Znalosť odvetvia

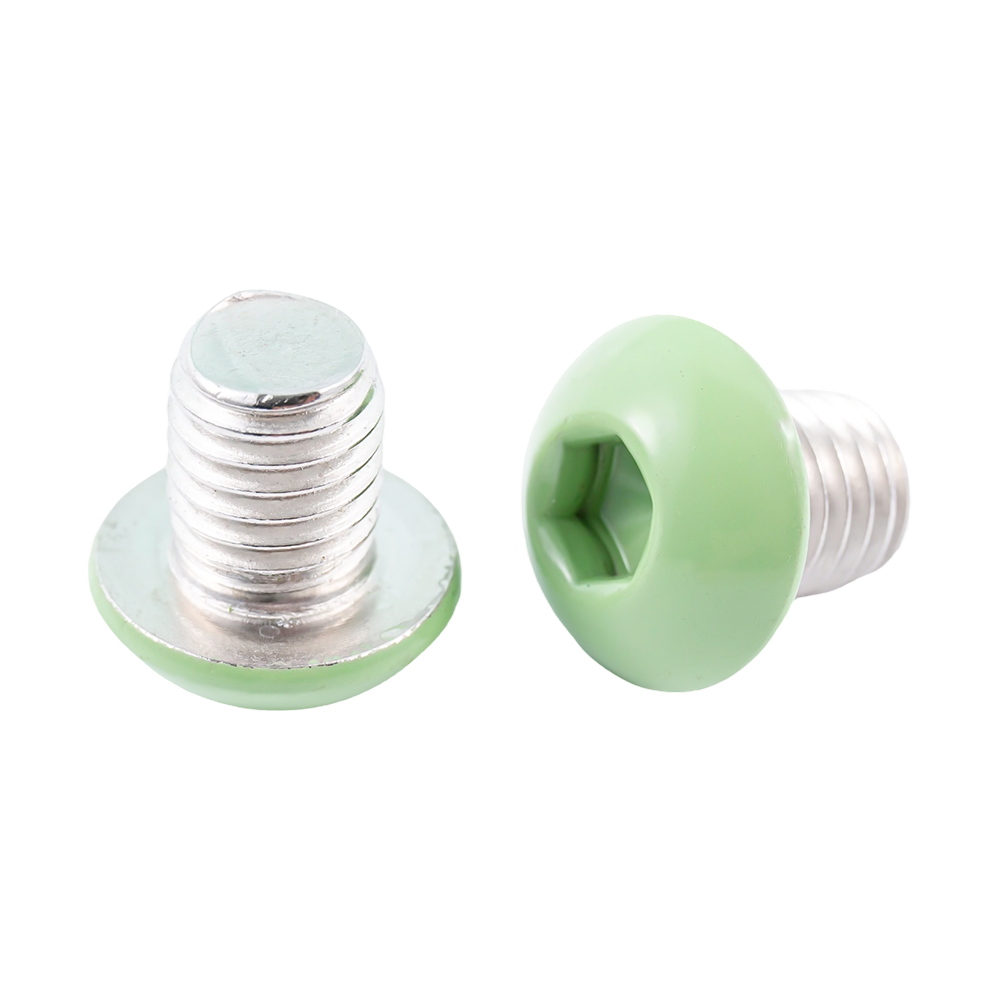

ISO 7380-1 vs ISO 7380-2: Pochopenie štrukturálneho rozdielu medzi štandardnými a prírubovými skrutkami s gombíkovou hlavou

ISO 7380 je publikovaná v dvoch odlišných častiach, ktoré sa často spájajú v obstarávacej a technickej dokumentácii, čo vedie k nesprávnym náhradám, ktoré ohrozujú spoločný výkon. ISO 7380-1 definuje skrutku s vnútorným šesťhranom gombíkovej hlavy s hladkou klenutou hlavou a bez príruby – dosadacia plocha hlavy je obmedzená na kruhovú spodnú stranu samotnej kupoly. ISO 7380-2 definuje variant s prírubou, ktorý pridáva integrálnu prírubu podložky pod klenutú hlavu, čím sa priemer nosnej plochy zväčšuje približne o 30 % až 40 % v porovnaní s priemerom hlavy pri rovnakej menovitej veľkosti skrutky. Tento rozdiel nie je kozmetický: príruba zásadne mení rozloženie tlakového napätia na povrchu spoja a určuje, či je skrutka vhodná na použitie v mäkších podkladových materiáloch bez samostatnej podložky.

Výška hlavy špecifikovaná v ISO 7380-1 sa nominálne rovná jednej štvrtine menovitého priemeru skrutky – výrazne nižšia ako ekvivalentná skrutka s vnútorným šesťhranom ISO 4762, ktorej výška hlavy sa rovná približne dvom tretinám menovitého priemeru. Táto znížená výška hlavy je definujúcou funkčnou charakteristikou dizajnu hlavy gombíka: umožňuje použitie v plytkých vreckách s valcovým zahĺbením, poskytuje nízkoprofilový vonkajší vzhľad na montážnom povrchu a znižuje riziko rušenia susedných posuvných komponentov alebo krytov. Kompromisom je proporcionálne kratšia hĺbka záberu šesťhrannej objímky, ktorá priamo obmedzuje maximálny montážny krútiaci moment a tým aj dosiahnuteľné predpätie – overovací krok, ktorý sa často vynecháva, keď sa hlavy tlačidiel vyberajú čisto na základe ich nízkoprofilového vzhľadu.

Hranice namáhania ložísk: Keď hlavy tlačidiel ISO 7380 vyžadujú podložku napriek štandardu, ktorý nie je povinný

Napätie ložiska generované pod hlavou an Skrutka ISO 7380 počas inštalácie je vyššia ako u ekvivalentnej skrutky s vnútorným šesťhranom ISO 4762 s rovnakým nominálnym priemerom, pretože dosadacia plocha hlavy gombíka je menšia v pomere k skúšobnému zaťaženiu, ktoré skrutka znesie. Keď toto namáhanie ložiska presiahne medzu klzu materiálu spoja v kontaktnej zóne, hlava sa postupne zapustí do povrchu pri každom tepelnom cykle alebo vibračnej udalosti, čím sa eliminuje predpätie a spôsobí sa uvoľnenie spoja bez akéhokoľvek viditeľného vonkajšieho náznaku poruchy.

Hlava gombíka s prírubou ISO 7380-2 bola špeciálne vyvinutá na riešenie tohto problému namáhania ložiska v zostavách z ľahkej zliatiny bez potreby samostatnej voľnej podložky. Integrovaná príruba zväčšuje dosadaciu plochu o faktor približne 1,6 až 1,9 v závislosti od menovitej veľkosti, proporcionálne znižuje namáhanie ložiska a rozširuje škálu podkladových materiálov, v ktorých môže byť skrutka použitá pri plnom zaťažení bez rizika zapustenia.

Výber triedy vlastností pre skrutky ISO 7380: Prečo 10,9 nie je vždy lepšie ako 8,8 v aplikáciách s gombíkovou hlavou

Skrutky s gombíkovou hlavou ISO 7380 sa komerčne vyrábajú v triedach pevnosti 8.8 a 10.9 pre uhlíkovú a legovanú oceľ a v triedach austenitickej nehrdzavejúcej ocele A2-70 a A4-70. Inštinkt určiť najvyššiu dostupnú triedu vlastností pre akúkoľvek aplikáciu konštrukčného upevňovacieho prvku je špecificky problematický pre hlavy gombíka ISO 7380, pretože limitujúcim faktorom vo väčšine spojov hlavy gombíka nie je ťahová kapacita skrutky, ale torzná kapacita objímky. Šesťhranná objímka v hlave gombíka ISO 7380 má hĺbku objímky približne o 37 % kratšiu ako skrutka s hlavou ISO 4762 s rovnakým nominálnym priemerom. Keď skrutka triedy 10,9 vyžaduje montážny krútiaci moment 14 až 16 N·m na dosiahnutie predpätia odolného zaťaženia, ale krátka objímka dokáže vydržať iba 10 až 12 N·m predtým, než sa začne deformácia objímky, vyššia trieda vlastností sa stáva kontraproduktívnou.

Praktický návod na výber triedy vlastností podľa ISO 7380 je preto:

• Rozsah M3 až M6: Trieda vlastností 8.8 je vhodná pre väčšinu aplikácií. Hĺbka objímky pri týchto veľkostiach poskytuje spoľahlivý prenos krútiaceho momentu na 8,8-násobné zaťaženie bez rizika poškodenia objímky pri použití nenoseného šesťhranného kľúča správnej veľkosti.
• Rozsah M8 až M12: Trieda vlastností 10.9 sa stáva realizovateľnou, pretože väčšia absolútna hĺbka objímky poskytuje dostatočný záber pre požiadavku vyššieho krútiaceho momentu. Stav objímky sa však musí dôsledne monitorovať – opotrebované šesťhranné kľúče na úrovni M8 a vyššej môžu odstrániť 10,9-stupňovú objímku ISO 7380 pri jedinej inštalácii.
• Keď je pri malých priemeroch povinné maximálne predpätie: Zvážte prechod na skrutky s vnútorným šesťhranom podľa normy ISO 4762 na rovnakom mieste namiesto zvýšenia triedy vlastností podľa normy ISO 7380. Vyššia výška hlavy podľa normy ISO 4762 poskytuje hĺbku kľúča potrebnú na bezpečný prenos inštalačného momentu 10,9 stupňa.
• Triedy nehrdzavejúcej ocele (A2-70, A4-70): Zmes proti zadieraniu a kontrolovaná rýchlosť inštalácie sú povinné pre nerezové hlavy gombíkov v nerezových závitových otvoroch, aby sa predišlo zadretiu.

Možnosti povrchovej úpravy pre skrutky ISO 7380 a ich vplyv na zhodu s rozmermi

ISO 7380 špecifikuje mechanické a rozmerové vlastnosti skrutky v nepotiahnutom stave a povrchové úpravy aplikované po výrobe pridávajú k vonkajším povrchom materiál, ktorý sa musí brať do úvahy pri overovaní rozmerovej zhody. Možnosti povrchovej úpravy, ktoré sa najčastejšie používajú na skrutky s gombíkovou hlavou ISO 7380, spolu s ich rozmerovými a výkonnostnými dôsledkami sú:

• Čierny oxid: Pridáva menej ako 0,0005 mm na všetky povrchy a nemá žiadny merateľný vplyv na triedu závitu alebo rozmer hlavy. Štandardná povrchová úprava pre vnútorné mechanické zostavy, prípravky na náradie a elektronické kryty, kde je špecifikovaný nereflexný čierny vzhľad.
• Galvanické pokovovanie zinkom (číry alebo žltý chromát): Pridáva 5 až 12 mikrónov na povrch. Pokovovanie nad 10 mikrónov na 6g závitoch riskuje tesnosť alebo poruchu kalibru a vyžaduje, aby bola základná skrutka vyrobená s tolerančnou triedou 6e, aby sa zabezpečila tolerancia pokovovania.
• Poniklovanie: Vytvára svetlý povrch odolný voči korózii s hrúbkou 8 až 15 mikrónov na stranu. Poniklované hlavy gombíkov v aplikáciách s kontaktom s pokožkou musia byť testované na zhodu s uvoľňovaním niklu podľa prílohy XVII k nariadeniu EÚ REACH, položka 27.
• Vločkový povlak Dacromet / geomet: Aplikuje sa v celkovej hrúbke 8 až 20 mikrónov, čím poskytuje odolnosť voči soľnej hmle 500 až 1 000 hodín bez rizika vodíkového skrehnutia. Vyšší koeficient trenia (0,12 až 0,16) musí byť zohľadnený v špecifikácii krútiaceho momentu — rovnaký montážny krútiaci moment vytvára približne o 15 % menšie predpätie v porovnaní s pozinkovanými skrutkami.
• PVD povlaky (TiN, CrN, DLC): PVD aplikovaný pri hrúbke 1 až 4 mikrónov pridáva zanedbateľný rozmerový rast a zároveň poskytuje povrchovú tvrdosť 1 500 až 5 000 HV. Špecifikované v špičkových cyklistických komponentoch, lekárskych zariadeniach a presných optických prístrojoch.

Návrh zahĺbenia a voľného otvoru pre inštalácie ISO 7380: Predchádzanie najbežnejším chybám výkresu

Skrutky s gombíkovou hlavou ISO 7380 sa najčastejšie inštalujú do otvorov s valcovým zahĺbením, ktoré zapustia klenutú hlavu pod montážny povrch alebo sú v jednej rovine s montážnym povrchom. Geometria týchto zahĺbení je na technických výkresoch bežne špecifikovaná nesprávne. Tri najčastejšie chyby výkresu pre špecifikácie zahĺbenia ISO 7380 a ich dôsledky sú:

• Určenie hĺbky zahĺbenia rovnajúcej sa nominálnej výške hlavy: S rozmerovými toleranciami ako na skrutke, tak aj na obrobenom zahĺbení bude kupola buď mierne vyčnievať nad povrch, alebo bude sedieť pod rovinou. Správny postup pridáva 0,1 mm až 0,2 mm k nominálnej výške hlavy pri špecifikovaní hĺbky zahĺbenia, aby sa zabezpečilo konzistentné sedenie v jednej rovine alebo pod ňou.
• Použitie zahĺbenia s plochým dnom pre klenuté hlavy: Valcové zahĺbenie s plochým dnom sa dotýka kupoly iba na jej obvodovom okraji, čím vytvára líniový kontakt, ktorý koncentruje napätie a neposkytuje žiadnu bočnú stabilizáciu pre hlavu skrutky pri šmykovom zaťažení. Správny priemer zahĺbenia je o 0,3 mm až 0,5 mm väčší ako menovitý priemer hlavy.
• Nešpecifikovanie prístupovej vôle šesťhranného kľúča nad zahĺbením: Konštrukcie, ktoré poskytujú len 5 mm až 8 mm vôľu nad zahĺbením, vyžadujú buď šesťhranný kľúč s guľovým koncom (ktorý znižuje prenášaný krútiaci moment o 25 % až 30 %), alebo šesťhranný skrutkovač s T-rukoväťou – oboje sa musí zohľadniť pri špecifikovanom inštalačnom momente.

Neštandardné varianty ISO 7380: Vlastné priemery hlavy, predĺžená hĺbka pätice a nízkomagnetické možnosti

Štandardný rozmerový rad definovaný v ISO 7380 pokrýva menovité veľkosti M3 až M16 s pevným pomerom priemeru hlavy a výšky. V mnohých aplikáciách presného strojárstva tieto štandardné pomery optimálne nezodpovedajú konštrukčným požiadavkám a na riešenie špecifických funkčných potrieb sú špecifikované vlastné varianty tvaru hlavy tlačidla.

Predĺžený priemer hlavy pre zväčšenú oblasť ložiska

Zväčšením priemeru hlavy nad normu ISO 7380 pri zachovaní profilu kupoly hlavy gombíka sa vytvorí spojovací prvok s podstatne väčšou nosnou plochou, ktorá eliminuje potrebu samostatnej podložky v aplikáciách s mäkkým substrátom. Vlastné priemery hlavy 1,5× až 2,0× štandardný priemer hlavy ISO 7380 sú realizovateľné pomocou studeného česania vo vlastnej matrici a sú komerčne vyrábané v dávkach 5 000 kusov alebo viac. Kupolový profil musí byť proporcionálne prerobený, keď sa zväčší priemer hlavy, aby sa zachoval zamýšľaný nízkoprofilový vzhľad.

Rozšírená hĺbka zásuvky pre vyšší prenos krútiaceho momentu

Výroba hlavy s profilom ISO 7380 so zodpovedajúcou hĺbkou objímky alebo blížiacou sa norme ISO 4762 vytvára hybridnú geometriu, ktorá poskytuje nízkoprofilový vonkajší vzhľad hlavy gombíka s objímkovým záberom a krútiacim momentom skrutky s hlavou. Táto neštandardná konfigurácia sa používa v aplikáciách, kde sa vyžaduje maximálne predpätie, ale vyčnievajúca valcová hlava skrutky ISO 4762 je neprijateľná. Väčšia hĺbka objímky je dosiahnutá špecifikovaním väčšej výšky hlavy v nástrojoch na rezanie za studena, zvyčajne pridaním 0,5 mm až 1,5 mm nad normu ISO 7380 pre veľkosti M4 až M8. Vlastné nástroje spoločnosti Suzhou Anzhikou umožňujú začlenenie vlastných špecifikácií hĺbky objímky do dizajnu hlavičky a ich overenie prostredníctvom kontroly prvého výrobku pred uvedením do výroby.

Nízkomagnetické a nemagnetické triedy

Štandardná austenitická nehrdzavejúca oceľ Skrutka ISO 7380s majú nízku, ale nenulovú magnetickú permeabilitu v dôsledku deformácie vyvolaného martenzitu, ktorý vzniká počas procesu hlavičkovania za studena. Pre aplikácie v zariadeniach MRI, zostavách magnetometrov a presných kompasových prístrojoch skutočne nemagnetické tlačidlové hlavy ISO 7380 vyžadujú buď žíhanie po hlavičke, alebo špecifikáciu triedy superaustenitickej zliatiny, ako je 316LN alebo 904L. Tieto nemagnetické varianty sú zákazkové položky vyrábané v malých sériách podľa špecifikácií zákazníka a overenie magnetickej permeability hotových skrutiek vyžaduje meranie Helmholtzovej cievky alebo kalibrovaný merač permeability – štandardný magnetický test s hallovým efektom nestačí na zistenie malého zvýšenia priepustnosti, ktoré nespĺňa špecifikácie presného prístroja.
