Geometria torxového pohonu a odolnosť proti vysunutiu vačky – konštrukcia za šesťlalokovým profilom

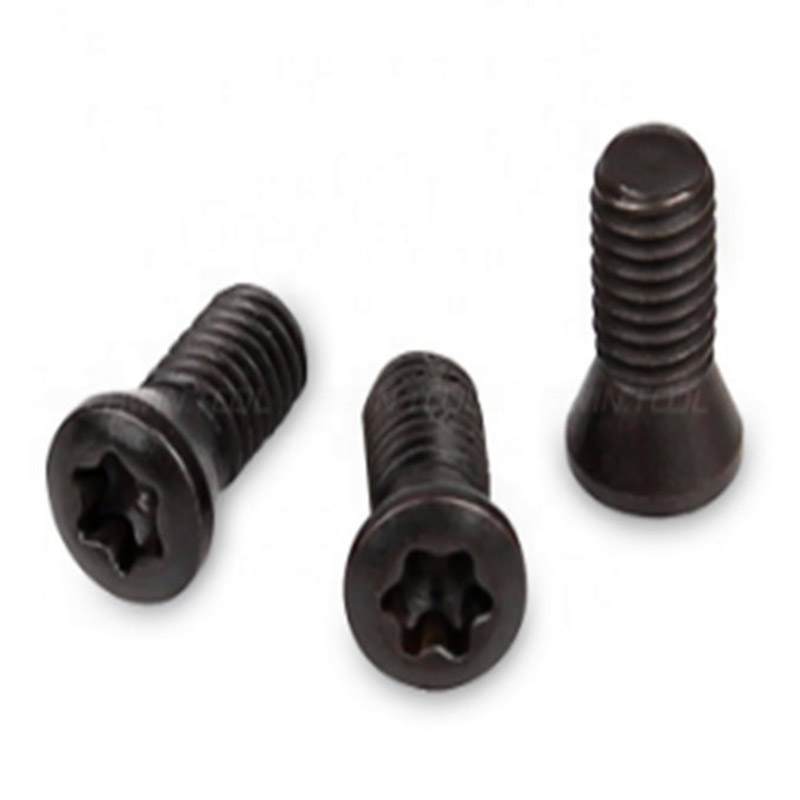

Systém pohonu Torx (ISO 10664, interne označovaný ako hexalobulárny) bol špeciálne navrhnutý tak, aby eliminoval poruchu vačky, ktorá sužuje pohony Phillips a Pozidriv pri vysokých inštalačných momentoch. Vysúvanie nastáva, keď axiálna sila z unášača vytlačí hrot z vybrania pri zvyšovaní krútiaceho momentu – dôsledok šikmých bokov v krížových pohonoch, ktoré premieňajú krútiaci moment na vyhadzovaciu silu. Hexalobulárny profil nahrádza uhlové boky zakrivenými lalokmi, ktoré zaberajú s bitom takmer zvislými kontaktnými stenami, takže reakčná sila pod krútiacim momentom smeruje skôr radiálne dovnútra než axiálne von. Výsledkom je systém pohonu, kde zvýšenie krútiaceho momentu zvyšuje záber záberu, a nie vysúvanie vrtáka.

Praktický dôsledok pre samorezné skrutky torx s panvovou hlavou je dôležité: pretože je eliminované vysúvanie, skrutka môže byť zaskrutkovaná na plný montážny moment bez toho, aby sa skrutkovač skĺzol a poškodil vybranie alebo okolitý povrch materiálu. To je dôležité najmä pre samorezné skrutky s valcovou hlavou inštalované na viditeľných alebo dokončených povrchoch – automobilové interiérové ​​čalúnenie, panely spotrebičov, kryty spotrebnej elektroniky – kde sú šmýkačky po bitoch zárukou a problémom vzhľadu. Hexalobulárny profil tiež prenáša krútiaci moment na väčšiu kontaktnú plochu ako pohon Phillips s ekvivalentnou veľkosťou vybrania, čo rovnomernejšie rozdeľuje napätie cez steny vybrania a predlžuje životnosť vybrania pre skrutku a bitu skrutkovača faktorom 5–10× v prostrediach výroby s vysokým cyklom.

Jednou menej diskutovanou výhodou je samostrediace správanie bitu Torx vo vybraní. Geometria zakrivených lalokov vedie vodiča do zarovnania, keď sedí, čím sa znižuje tolerancia uhlového vychýlenia požadovaná od inštalačného nástroja. Pre automatizovanú montáž pomocou robotických skrutkovačov – bežný scenár nasadenia pre samorezné skrutky s torxovou hlavou v elektronike a automobilovej výrobe – toto samostredenie znižuje čas cyklu a mieru poškodenia zápichu v porovnaní s pohonmi Phillips, ktoré vyžadujú užšie tolerancie uhlového vyrovnania, aby sa predišlo krížovému skrutkovaniu. Suzhou Anzhikou Hardware Technology Co., Ltd. vyrába geometriu vybrania Torx s použitím razidiel so za studena vyrobených v súlade s toleranciami profilu laloku ISO 10664, pričom hĺbka vybrania a šírka laloku sú overené optickým meraním pred uvedením do výroby.

Výber veľkosti torx pre samorezné skrutky s panvovou hlavou – prečo sa veľkosť T a priemer skrutky musia presne zhodovať

Každé označenie veľkosti Torx (T6, T8, T10, T15, T20, T25, T27, T30 atď.) špecifikuje presný priemer vpísanej kružnice pre hexalobulárne vybranie a každá veľkosť je spárovaná s odporúčaným rozsahom priemerov skrutky. Použitie veľkosti Torx, ktorá je príliš malá pre priemer skrutky, ponecháva nedostatočný materiál steny vybrania medzi koreňmi laloka a obvodom hlavy skrutky – znižuje pevnosť v pretrhnutí vybrania a spôsobuje, že hlava skrutky sa pod krútiacim momentom radiálne rozdelí v rohoch vybrania. Použitie veľkosti Torx, ktorá je príliš veľká pre priemer hlavy skrutky, vyžaduje odstránenie príliš veľkého množstva materiálu z hlavy, čo znižuje konštrukčnú časť hlavy pri ohýbaní a môže spôsobiť odlomenie hlavy pri vysokom krútiacom momente predtým, ako závit dosiahne úplné zapojenie.

Štandardné párovanie medzi veľkosťou Torx a priemerom skrutky pre samorezné skrutky s plochou hlavou sa riadi zavedenými priemyselnými konvenciami, ktoré sa oplatí poznať skôr, než sa spoliehať na predvolené hodnoty katalógu:

V prípade samorezných skrutiek torx s torxovou hlavou poskytuje geometria torxovej hlavy väčší pomer priemeru hlavy k priemeru drieku ako u plochých alebo oválnych hláv, čo umožňuje použitie proporcionálne väčšieho vybrania Torx bez toho, aby sa ohrozila zvyšková hrúbka steny medzi vybraním a obvodom hlavy. Toto je významná konštrukčná výhoda: špecifikácia otočnej hlavy oproti plochej hlave pre daný priemer skrutky umožňuje v niektorých prípadoch o jednu veľkosť Torx väčšiu, čo zvyšuje kapacitu krútiaceho momentu inštalácie o 25–40 % bez akejkoľvek zmeny veľkosti závitu.

Optimalizácia tvaru závitu pre samorezné skrutky s hlavou Torx v termoplastických substrátoch

Samorezné skrutky s torxovou hlavou sa široko používajú v termoplastových krytoch - ABS, polykarbonát, polypropylén a nylon plnený sklom sú najbežnejšími substrátmi - kde skrutka vytvára vlastný závit počas inštalácie namiesto toho, aby zaberala vopred narezaný závit. Geometria tvaru závitu samoreznej skrutky určuje, aký krútiaci moment je potrebný na vytvorenie závitu (krútiaci moment pohonu), aké axiálne zaťaženie môže vytvorený závit niesť pred odizolovaním (krútiaci moment odizolovania) a aký je pomer medzi týmito dvoma hodnotami. Veľký rozdiel medzi krútiacim momentom pohonu a krútiacim momentom odizolovania je primárnym konštrukčným cieľom: umožňuje úplnú inštaláciu skrutky bez toho, aby operátor neúmyselne odstránil vytvorený závit pred dosadaním hlavy.

Závitotvorné (na rozdiel od závitorezných) samorezné skrutky do plastov používajú trojlaločný alebo asymetrický prierez závitu, ktorý sa dotýka steny vodiaceho otvoru v troch alebo viacerých bodoch, a nie súvisle po obvode. To znižuje tvarovací krútiaci moment znížením kontaktnej plochy počas vytvárania závitu pri dosiahnutí ekvivalentnej alebo lepšej pevnosti pri vyťahovaní v porovnaní s plne kontaktnou formou závitu – pretože posunutý plast sa elasticky zotavuje medzi kontaktnými lalokmi a pri axiálnom zaťažení uchopí boky závitu. Pri termoplastoch s vysokou elastickou obnovou (polypropylén, zmesi TPE) môže toto elastické uchytenie prispieť až 30 % k celkovej odolnosti proti vytiahnutiu, čo z neho robí skôr významný a pre dizajn relevantný efekt než sekundárny jav.

Výber priemeru vodiaceho otvoru je najdôležitejším parametrom pri inštalácii samoreznej skrutky do plastov a dôsledky chyby sú asymetrické. Predimenzovaný vodiaci otvor prijateľne znižuje tvarovací moment, ale drasticky znižuje moment pásu – boky závitu zaberajú menej materiálu a pri nižších zaťaženiach dochádza k poruche vytiahnutia. Poddimenzovaný vodiaci otvor zvyšuje krútiaci moment tvárnenia aj pásu, ale nadmerný krútiaci moment tvárnenia vytvára teplo prostredníctvom plastickej deformácie, roztaví bezprostredné okolie závitu a vytvorí zoslabenú tepelne ovplyvnenú zónu, ktorá pri prevádzkových vibráciách praskne. Správny priemer vodiaceho otvoru pre termoplastické samorezné aplikácie je zvyčajne 85–92 % vonkajšieho priemeru závitu skrutky, pričom konkrétna hodnota závisí od modulu plastu a hrúbky steny. V prípade materiálov plnených sklom (napríklad 30 % GF nylonu) koncentrácia plniva znižuje elastické zotavenie a vyžaduje o niečo väčší pilot – zvyčajne 90–95 % – aby sa predišlo prasknutiu výstupku počas inštalácie.

Inžiniersky a technický tím Anzhikou pravidelne poskytuje odporúčania priemeru pilotného otvoru zákazníkom, ktorí špecifikujú samorezné skrutky s torxovou hlavou pre nové dizajny plastových krytov, pričom čerpá z viac ako 20-ročných skúseností s aplikáciou spojovacích prvkov v sektore elektroniky, automobilového priemyslu a spotrebných produktov, aby sa znížil počet opakovaní dizajnu, ktoré sú potrebné pred zavedením stabilného montážneho procesu.

Tolerancia hĺbky zapustenia Torx a jej vplyv na zapojenie bitov vodiča vo výrobnej zostave

Hĺbka vybrania je najmenej diskutovaným rozmerovým parametrom Torx skrutky v špecifikáciách obstarávania, napriek tomu priamo riadi, koľko unášacieho hrotu je zapojené počas inštalácie, a teda koľko krútiaceho momentu môže byť prenesené predtým, ako hrot buď odstráni vybranie alebo sa stiahne pod axiálnou reakčnou silou. ISO 10664 špecifikuje minimálnu hĺbku zahĺbenia pre každú veľkosť Torx, ale nestanovuje maximálnu – hornú hranicu ponecháva na uváženie výrobcu. V praxi môže byť odchýlka hĺbky vybrania v rámci výrobnej šarže až 0,15 – 0,25 mm pre skrutky so studenou hlavou, ak sa opotrebenie matrice aktívne nemonitoruje, a táto odchýlka má merateľné dôsledky pri automatizovanej montáži.

V systémoch pneumatických alebo elektrických skrutkovačov s vypínaním krútiaceho momentu ovplyvňuje hĺbka záberu bitu skrutkovača presnosť čítania krútiaceho momentu. Plytšie zahĺbenie, než je špecifikované, spôsobí, že vrták dosadne vyššie vzhľadom na povrch hlavy skrutky, čím sa zmení efektívne momentové rameno v kontaktných bodoch laloku a snímač krútiaceho momentu zaregistruje nižšiu hodnotu, ako je skutočný krútiaci moment závitu – čo znamená, že skrutka môže byť nedotiahnutá, aj keď nástroj indikuje dokončenie. Toto je obzvlášť problematické pri montážnych procesoch kritických z hľadiska bezpečnosti (automobilové kryty airbagov, kryty zdravotníckych pomôcok, konštrukčné konektory), kde je vysledovateľnosť krútiaceho momentu regulačnou požiadavkou a nedotiahnuté upevňovacie prvky predstavujú nezhodu.

Interakcia medzi hĺbkou vybrania a opotrebovaním bitov unášača tento efekt v priebehu času znásobuje. Opotrebovaný vrták so zníženou výškou laloka vyžaduje hlbšie vybranie, aby sa dosiahla rovnaká dĺžka záberového kontaktu ako nový vrták vo vybraní nominálnej hĺbky. Výrobné linky, ktoré nestanovujú intervaly výmeny bitov na základe nameranej dĺžky kontaktu – skôr než na ľubovoľnom počte cyklov – zaznamenajú posun v efektívnom inštalačnom krútiacom momente, keď sa bity opotrebúvajú, bez akejkoľvek zmeny hodnoty výstupného krútiaceho momentu nástroja. Stanovenie minimálnej prijateľnej hĺbky vybrania v špecifikáciách prichádzajúcich inšpekcií, namiesto akceptovania minima ISO ako dostatočného, ​​poskytuje rezervu potrebnú na prispôsobenie sa bežnému opotrebovaniu bitov počas výrobnej zmeny.

Suzhou Anzhikou Hardware Technology Co., Ltd. monitoruje hĺbku vybrania Torx ako bod plánovaného priebežného merania pomocou optických komparátorov naprieč svojimi výrobnými linkami so studenými hlavičkami – súčasť štruktúrovaného procesu kvality podľa certifikácie ISO 9001:2015, ktorý podporuje rozmerovú konzistentnosť vyžadovanú zákazníkmi na 40 exportných trhoch, kde si štandardy kvalifikácie montážneho procesu vyžadujú zdokumentovanú zmenu rozmerov upevnenia skôr na konečnom výrobku ako na samotnú zmenu rozmerov.
