Znalosť odvetvia
Udržanie podložky je kľúčovou hodnotou montáže SEMS
Skrutky SEMS sú navrhnuté tak, aby sa podložka zmontovala pred valcovaním závitu a potom sa udržala po vytvorení závitu. To zabraňuje vypadnutiu podložky počas balenia, prepravy, podávania a montáže, čo je obzvlášť užitočné pre výrobné linky, ktoré vyžadujú rýchle a opakovateľné upevnenie.
Pre kupujúcich je hlavnou výhodou nielen zníženie problémov s chýbajúcimi podložkami. Zjednodušuje tiež prípravu materiálu a znižuje ručnú manipuláciu pri montáži. Ponechaná podložka môže zlepšiť efektivitu montáže a znížiť riziko nesprávneho prispôsobenia podložky.
Praktické body na potvrdenie pred výrobou
- Typ podložky, ako je plochá podložka, pružinová podložka, ozubená podložka alebo drážkovaná podložka.
- Vnútorný priemer podložky, vonkajší priemer, hrúbka, tvrdosť a povrchová úprava.
- Či sa musí podložka voľne otáčať, alebo musí zostať len na skrutke.
- Prídavok na valcovanie závitu, takže podložka zostane zachovaná bez poškodenia funkcie skrutky.
- Kompatibilita s automatickým podávacím zariadením a montážnymi nástrojmi.
V Anzhikou zvyčajne kontrolujeme skrutku, podložku a proces montáže spoločne, pretože kvalita uchytenia podložky závisí skôr od celkovej kombinovanej štruktúry než od jedného rozmeru.
Výber štruktúr dvojitej alebo trojitej kombinácie
Kombinované skrutky môžu byť navrhnuté ako dvojkombinácia alebo trojkombinácia v závislosti od aplikácie. Dvojkombinovaná skrutka zvyčajne obsahuje jednu skrutku a jednu podložku, zatiaľ čo trojkombinovaná skrutka môže obsahovať skrutku, plochú podložku a pružnú podložku alebo inú funkčnú podložku. Správna voľba závisí od oblasti upnutia, odolnosti voči vibráciám, povrchovej ochrany a rýchlosti montáže.
Odkaz na výber pre bežné kombinované skrutkové konštrukcie | Typ kombinácie | Typická štruktúra | Pozornosť kupujúceho |
| Dvojkombinácia | Skrutka s jednou podložkou | Vhodné, keď je hlavnou potrebou rozloženie zaťaženia alebo ochrana povrchu |
| Trojkombinácia | Skrutka s plochou podložkou a pružinovou podložkou | Užitočné, keď sa vyžaduje upínacia podpora a účinok proti uvoľneniu |
| Špeciálna kombinácia podložiek | Skrutka s ozubenou, drážkovanou, vlnovou alebo prispôsobenou podložkou | Funkcia podložky by mala zodpovedať požiadavke spojovacieho povrchu a uťahovacieho momentu |
S viac ako 200 sadami presných zariadení na tvarovanie za studena, valcovanie závitov, CNC spracovanie a úpravu proti strate môže Anzhikou podporovať rôzne kombinované štruktúry pre elektrické, strojové, nábytkové a prispôsobené montážne aplikácie.
Rozhodnutia o materiáli a povrchovej úprave pre kombinované skrutky SEMS
Kombinácia skrutiek SEMS sa bežne vyrábajú z uhlíkovej ocele alebo nehrdzavejúcej ocele, ale správny materiál závisí od pevnosti, odolnosti proti korózii, vzhľadu, vodivosti a nákladových požiadaviek. Kombinované skrutky z uhlíkovej ocele zvyčajne vyžadujú galvanické pokovovanie, aby sa znížilo riziko hrdze, zatiaľ čo skrutky z nehrdzavejúcej ocele sa môžu použiť priamo alebo môžu byť ošetrené leštením, pasiváciou alebo inou povrchovou úpravou.
Kupujúci by tiež mali pamätať na to, že skrutka a podložka môžu mať odlišné správanie materiálu. Hrúbka povlaku, tvrdosť podložky, elasticita pružinovej podložky a prispôsobenie závitu môžu ovplyvniť výkon konečnej montáže. Povrchovú úpravu je potrebné zvoliť pre celú súpravu skrutky a podložky, nielen pre telo skrutky.
Kontrola materiálu a povrchovej úpravy
- Skontrolujte, či uhlíková oceľ vyžaduje zinkovanie, niklovanie, čiernu povrchovú úpravu alebo inú antikoróznu úpravu.
- Skontrolujte, či nehrdzavejúca oceľ potrebuje pasiváciu, leštenie, čistenie alebo priamu prírodnú úpravu.
- Skontrolujte, či materiál podložky a skrutky musia byť rovnaké.
- Vyhodnoťte, či hrúbka pokovovania ovplyvňuje pohyb podložky alebo záber závitu.
- Definujte požiadavky na odolnosť proti korózii, konzistenciu vzhľadu a ochranu obalu.
Anzhikou má kompletné testovacie zariadenie a certifikáciu systému kvality ISO9001:2015, takže môžeme pomôcť kupujúcim stanoviť praktické kontrolné štandardy pre rozmery, povrchovú úpravu a kombinovanú montáž.
Zameranie na kontrolu pohybu podložky, krútiaceho momentu a stability šarže
Kombinované skrutky SEMS kontrola by mala zahŕňať skrutku, podložku a zostavený vzťah medzi nimi. Skrutka môže spĺňať rozmery závitu, ale výrobok môže aj tak zlyhať, ak je podložka príliš tesná, príliš voľná, prasknutá, chýba jej elasticita alebo je poškodená počas valcovania závitu.
Pre použitie na výrobnej linke je konzistencia obzvlášť dôležitá, pretože kombinované skrutky sa často vyberajú na zvýšenie rýchlosti a zníženie montážnych krokov. Stabilné držanie podložky a hladké zapojenie nástroja sú kľúčovými ukazovateľmi spoľahlivej sériovej výroby.
Odporúčané položky kontroly
- Veľkosť závitu, celková dĺžka, priemer hlavy, výška hlavy a hĺbka záberu.
- Vonkajší priemer podložky, vnútorný priemer, hrúbka, tvrdosť a povrchová úprava.
- Zadržanie podložky po valcovaní závitu a či môže podložka pri manipulácii spadnúť.
- Požiadavky na otáčanie alebo pohyb podložky podľa aplikácie.
- Uťahovací moment, výkon proti uvoľneniu, kontrola otrepov a ochrana balenia.
Vďaka 20 rokom skúseností s neštandardným prispôsobením skrutiek môže Anzhikou podporovať prispôsobené objednávky SEMS a kombinovaných skrutiek, ktoré vyžadujú stabilnú montáž podložiek, praktickú kontrolu kontroly a efektívnu hromadnú výrobu.

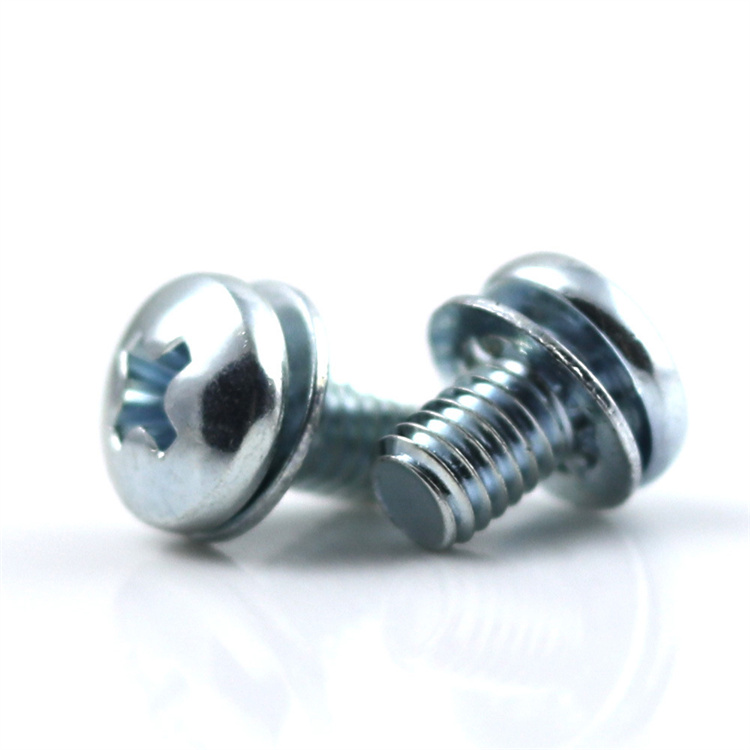

.jpg "Prispôsobené skrutky s plochými podložkami z nehrdzavejúcej ocele m5")
