Znalosť odvetvia

Skrutka s plochou hlavou Uhly záhlbníka – prečo nie sú 82° a 90° zameniteľné

Uhol zapustenia skrutky s plochou hlavou je jedným z najčastejšie nesprávne špecifikovaných rozmerov v zostavách panelových upevňovacích prvkov, no jeho dôsledky sú okamžité a merateľné. Skrutky s plochou hlavou palcovej série zodpovedajú štandardu 82° zahrnutého uhla (ASME B18.6.3), zatiaľ čo metrické skrutky s plochou hlavou zodpovedajú 90° (ISO 7046 / DIN 965). Keď sa skrutka a jej protiľahlé zahĺbenie odrežú do rôznych uhlov, kontakt ložiska sa posunie z celoplošného záberu na úzku prstencovú líniu – buď na vonkajšom okraji alebo na vnútornom hrdle hlavy, v závislosti od smeru nesúladu.

Linkový kontakt namiesto plošného má dva priame dôsledky. Po prvé, efektívna upínacia plocha je znížená až o 70 %, čo znamená, že panel sa môže bočne posunúť pri zaťažení, ktoré by správne zladená zostava udržala nehybne. Po druhé, sústredené napätie na kontaktnej línii urýchľuje lokálnu deformáciu hlavy skrutky aj materiálu zápustnej dosky – obzvlášť problematické pri hliníkových, plastových alebo tlakovo liatych zinkových paneloch, kde je materiál mäkší ako skrutka. V aplikáciách s palcovými skrutkami, ktoré sa opakovane otvárajú a zatvárajú, táto deformácia postupuje s každým cyklom, čo nakoniec spôsobí, že hlava sedí viditeľne hrdo na povrch panelu, aj keď je úplne utiahnutá. Výslovná špecifikácia uhla zahĺbenia na obstarávacích výkresoch – namiesto spoliehania sa na „štandardné“ predpoklady – úplne eliminuje tento spôsob zlyhania.

Suzhou Anzhikou Hardware Technology Co., Ltd. vyrába záhlbníky s palcovou skrutkou s plochou hlavou pomocou CNC sústružníckych centier, ktoré držia uhol v rozmedzí ± 0,5°, pričom optické meranie počas procesu potvrdzuje zhodu. Pre zákazníkov, ktorí dodávajú panely vyrobené podľa špecifického štandardu, inžiniersky tím Anzhikou pred výrobou porovná špecifikáciu zahĺbenia panelov, aby sa zabezpečila úplná uhlová kompatibilita.

Ako geometria prechodu medzi hlavou a stopkou ovplyvňuje výkon palcovej skrutky pri bočnom zaťažení

Vo väčšine aplikácií na ručné upevnenie palcové skrutky predpokladá sa, že prenášajú len axiálne upínacie zaťaženia. V praxi sú zostavy panelov často vystavené bočným silám spôsobeným manipuláciou, rozdielom tepelnej rozťažnosti medzi panelom a podvozkom alebo kývaním spôsobeným vibráciami. Geometria prechodu medzi hlavou a stopkou – polomer zaoblenia alebo podrezanie v mieste spojenia – určuje, ako skrutka rozdeľuje tieto bočné ohybové napätia a či v tejto zóne začína únavové praskanie.

Ostré podrezanie na spoji hlavy a drieku koncentruje ohybové napätie do jediného prierezu a je známym miestom iniciácie únavy, najmä u skrutiek z nehrdzavejúcej ocele vystavených cyklickému zaťaženiu. Veľký polomer zaoblenia – zvyčajne 0,1× až 0,15× priemer stopky – prerozdeľuje gradient napätia na väčší objem materiálu a výrazne predlžuje únavovú životnosť. V prípade skrutiek s plochou hlavou je toto zaoblenie čiastočne skryté v zapustenom paneli, čo znamená, že vizuálna kontrola nemôže potvrdiť jeho prítomnosť; musí byť rozmerovo overená pri vstupnej kontrole pomocou profilového projektora alebo CMM.

Šírka dosadacej plochy pod hlavou tiež zohráva úlohu v odolnosti proti bočnému zaťaženiu. Širšia dosadacia plocha – plochá prstencová oblasť medzi stenou zahĺbenia a stopkou – zvyšuje momentové rameno, ktoré je k dispozícii na odolanie kývaniu, čím efektívne vystužuje kĺb proti uhlovému posunu. V prípade skrutiek s plochou hlavou s malým priemerom (M3 a menej alebo #6 a menej v palcových veľkostiach) môže byť táto dosadacia plocha extrémne úzka a špecifikácia minimálnej šírky ložiska okrem uhla hlavy sa stáva dôležitým pre aplikácie s vysokým cyklom alebo vibráciami.

Limity krútiaceho momentu pre ručné palcové skrutky – nastavenie realistických očakávaní upínacej sily

Pretrvávajúca konštrukčná chyba v zostavách, ktoré používajú krídlové skrutky, predpokladá, že krútiacim momentom prsta sa dosiahne zmysluplné upínacie predpätie porovnateľné so spojovacími prvkami poháňanými nástrojmi. Ergonomické štúdie uvádzajú priemerný krútiaci moment zovretia palca a ukazováka u dospelých medzi 0,3 a 0,9 N·m pre trvalú prevádzku, s vrcholmi až do 1,4 N·m pri krátkom úsilí na vrúbkovaných hlavách. Pre porovnanie, štandardná skrutka M4 utiahnutá na 70% medzné zaťaženie vyžaduje približne 2,8 N·m. Táto medzera má priame dôsledky pre návrh spoja.

Palcové skrutky by nemali byť primárnym upínacím prvkom v spojoch, ktoré sa spoliehajú na trenie na prenos šmykového zaťaženia medzi panelmi. Ich primeranou úlohou je zadržiavanie polohy – pridržiavanie krycieho panela proti jeho spojovaciemu povrchu, aby sa zabránilo chrasteniu, udržiavanie stlačenia EMI tesnenia v rámci jeho pracovného rozsahu alebo zabránenie otvárania sklopných dverí – nie prenos štrukturálneho zaťaženia. Keď konštruktéri špecifikujú krídlové skrutky, ktoré očakávajú, že budú upínať s rovnakou spoľahlivosťou ako skrutky stroja s krúteným momentom, výsledkom sú správy z terénu o uvoľnení vibrovania panelov, zlyhaní tesnení tesnení alebo krytoch, ktoré sa dajú premiestniť tlakom ruky.

Nasledujúce referenčné hodnoty pomáhajú nastaviť realistické parametre návrhu pri špecifikovaní skrutiek s plochou hlavou v zostavách panelov:

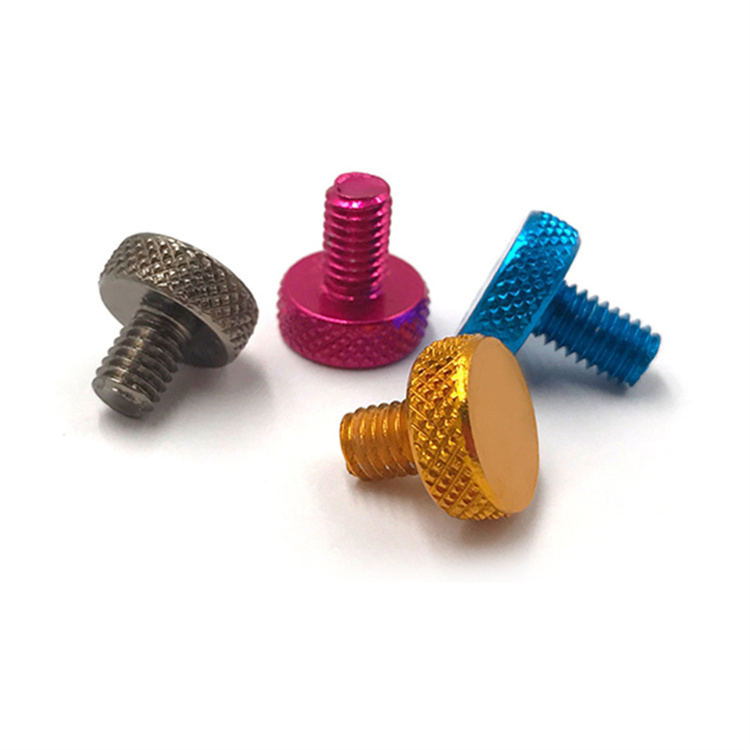

Tieto hodnoty predpokladajú vrúbkovanú hlavu s primeraným povrchom na uchopenie. Hladká alebo opotrebovaná hlava znižuje dosiahnuteľný krútiaci moment o 30–50 %, čím sa mnohé aplikácie úplne posúvajú mimo ich funkčné okno krútiaceho momentu. To je dôvod, prečo je stav vrúbkovania pre ručné skrutky, ktoré sa často používajú počas ich životnosti, špecifikáciou súvisiacou s údržbou, nielen estetickou.

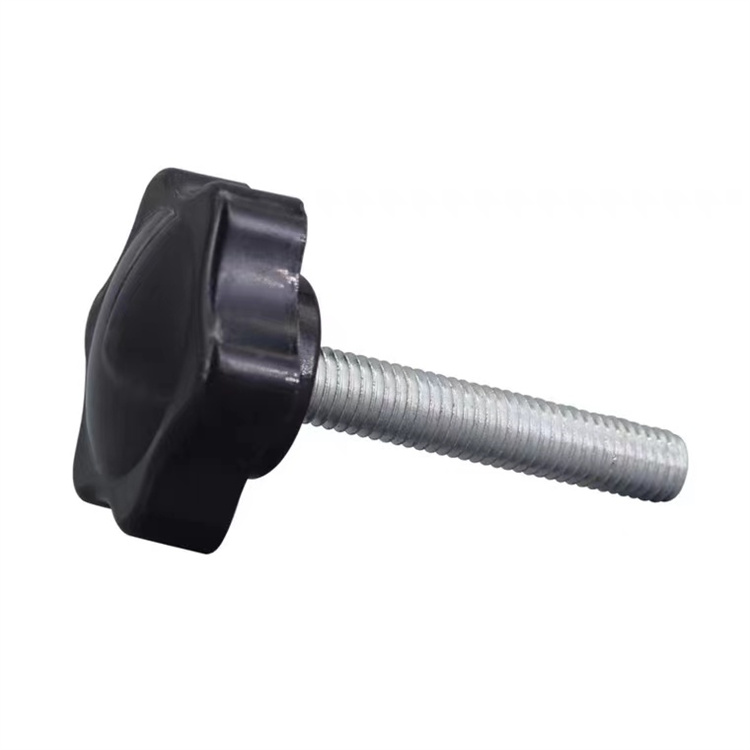

Neštandardné konfigurácie palcovej skrutky s plochou hlavou a keď je prispôsobené vlastné náradie

Štandardné katalógové palcové skrutky s plochou hlavou pokrývajú presne definovaný rozsah veľkostí, stúpania závitov a priemerov hlavy, ale obmedzenia dizajnu produktu často posúvajú aplikácie mimo tento rozsah. Rozšírené priemery hlavy pre väčšiu plochu uchopenia, hlavy so zníženým profilom pre vôľu tenkého panelu, hybridné hlavy s drážkou a drážkou pre ručný aj nástrojový pohon a prispôsobené dĺžky stopky pre špecifické hrúbky stohovania panelov, to všetko sú bežné požiadavky, ktoré katalógové produkty nedokážu splniť. Pochopenie toho, kedy je zákazkové náradie ekonomicky opodstatnené v porovnaní s tým, kedy je dostatočná katalógová položka s prispôsobením dizajnu, je praktickým rozhodnutím o obstarávaní, ktoré ovplyvňuje jednotkové náklady aj dodaciu dobu.

Vlastné nástroje pre skrutky s plochou hlavou so studenou hlavou sú nákladovo opodstatnené, ak sú splnené nasledujúce podmienky:

• Ročný objem presahuje približne 5 000 – 10 000 kusov – pod touto hranicou náklady na amortizáciu nástrojov na kus zvyčajne prevyšujú prémiu upravenej položky katalógu alebo alternatívy obrobenej CNC
• Neštandardný rozmer je v geometrii hlavy za studena (priemer hlavy, výška hlavy, vonkajší priemer vrúbkovania) než v sekundárnych funkciách – nástroje na frézovanie za studena zvyšujú relatívne nízke náklady v porovnaní s úsporou objemu na kus, zatiaľ čo sekundárne funkcie CNC možno pridať k štandardnému polotovaru bez nových zápustiek.
• Aplikácia má definovaný viacročný výrobný horizont – dizajny krídlových skrutiek v regálových zariadeniach, testovacích prístrojoch a priemyselných krytoch sú zvyčajne stabilné 5 až 10 rokov, čo poskytuje dostatok času na amortizáciu investícií do nástrojov.
• Funkčné požiadavky nemožno splniť následným spracovaním štandardného polotovaru – ak je obmedzením priemer hlavy, sekundárne sústruženie ho môže otvoriť na väčší priemer, ale nemôže zvýšiť materiál v polotovare so studenou hlavou; nová kocka je jedinou možnosťou

Spoločnosť Suzhou Anzhikou Hardware Technology Co., Ltd. nazbierala viac ako 20 rokov skúseností s neštandardným prispôsobením skrutiek s inžinierskym tímom 10 špecialistov, ktorí vyhodnocujú zákaznícke výkresy, aby identifikovali nákladovo najefektívnejšiu výrobnú cestu – či už ide o upravený štandardný polotovar, novú zápustku so za studena alebo CNC sústruženú časť z tyčového materiálu. Pre zákazníkov vyvážajúcich na trhy v Ázii, Európe a Severnej Amerike Anzhikou tiež poskytuje dokumentáciu o zhode rozmerov zosúladenú s príslušnými regionálnymi normami, čím znižuje zaťaženie vlastných vstupných kontrolných procesov zákazníkov.
